In questo esercizio si analizza il comportamento di un circuito elettrico con un interruttore a tre posizioni che modifica la configurazione delle resistenze. A seconda della posizione selezionata, varia la resistenza equivalente tra i morsetti A e B.

Dati:

  • R₁ = 1 Ī©
  • Rā‚‚ = 2 Ī©
  • Rā‚ƒ = 3 Ī©



Posizione 1 – Cortocircuito su Rā‚‚ e Rā‚ƒ

circuito posizione 1

Con il tasto in posizione 1, le resistenze Rā‚‚ e Rā‚ƒ vengono bypassate da un cortocircuito. Si ha:

 R = R_1 = 1\,\Omega


Posizione 2 – R₁ in serie a (Rā‚‚ // Rā‚ƒ)

circuito posizione 2

In questa configurazione, Rā‚‚ e Rā‚ƒ sono in parallelo e il loro equivalente ĆØ in serie con R₁.

 R = R_1 + \frac{R_2 \cdot R_3}{R_2 + R_3}

 R = 1 + \frac{2 \cdot 3}{2 + 3} = 1 + \frac{6}{5} = \frac{11}{5} = 2.2\,\Omega

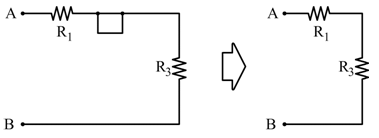

Posizione 3 – R₁ in serie con Rā‚ƒ

circuito posizione 3

Apparentemente c’ĆØ un cortocircuito su Rā‚‚, ma in realtĆ  non viene esclusa nessuna parte attiva del circuito. Solo R₁ e Rā‚ƒ sono attraversati dalla corrente:

 R = R_1 + R_3 = 1 + 3 = 4\,\Omega


Conclusione

Questo esercizio mostra l’importanza di valutare correttamente la disposizione dei rami in un circuito e come un semplice interruttore possa modificare radicalmente la resistenza equivalente.
