Esercizio 5: Soluzione

DiAlfredo Di Fiore

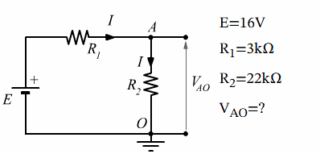

Si trova la corrente nel circuito chiuso applicando la legge di Ohm:

E = (R_1 + R_2) \cdot I

Calcolo della corrente I

I = \frac{E}{R_1 + R_2} = \frac{16}{3 + 22} = \frac{16}{25} = 0{,}64\,\text{mA}

Calcolo della tensione V_{AO}

V_{AO} = R_2 \cdot I = 22 \cdot 0{,}64 = 14{,}08\,\text{V}

Formula del partitore di tensione

Sostituendo I = \frac{E}{R_1 + R_2} nell’espressione di V_{AO} = R_2 \cdot I , otteniamo:

V_{AO} = \frac{R_2 \cdot E}{R_1 + R_2}

Questa è nota come la formula del partitore di tensione.
