Esercizio n.4 -

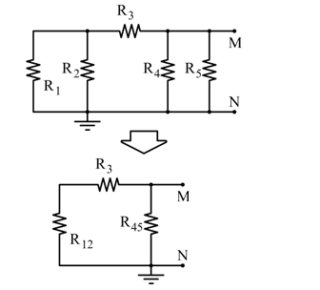

Riaggiustamento del circuito:

Calcolo del parallelo tra R₁ e R₂:

$R_{12} = R_1 \parallel R_2 = \frac{R_1 \cdot R_2}{R_1 + R_2} = \frac{1{,}2 \cdot 3}{4{,}2} = 0{,}857\,\text{k}\Omega$

Calcolo del parallelo tra R₄ R₅:

$R_{45} = R_4 \parallel R_5 = \frac{R_4 \cdot R_5}{R_4 + R_5} = \frac{2 \cdot 85}{87} = 1{,}954\,\text{k}\Omega$

Poi si ha:

$R_{123} = R_{12} + R_3 = 0{,}873 + 0{,}170 = 1{,}043\,\text{k}\Omega$

Infine, la resistenza equivalente tra i morsetti M e N:

$R_{MN} = R_{123} \parallel R_{45} = \frac{R_{123} \cdot R_{45}}{R_{123} + R_{45}} = \frac{1{,}043 \cdot 1{,}954}{1{,}043 + 1{,}954} = 0{,}68\,\text{k}\Omega = 680\,\Omega$
