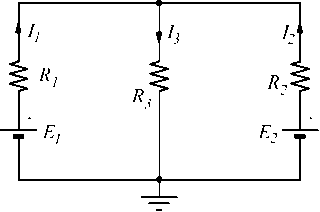

Esercizio 1
Utilizzando il p.s.e.trovare la corrente I3
E2=7V
R1=2Ω
R2=1Ω
R3=1Ω
I3=?
[I3=5A ]
Esercizio 2
Utilizzando il p.s.e.trovare la corrente I3
E2=7V
E3=7V
R1=2Ω
R2=1Ω
R3=1Ω
I3=?
[I3=9A ]

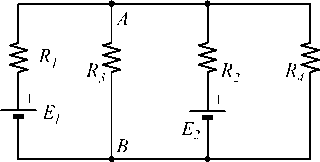

Esercizio 3
Utilizzando il p.s.e.trovare la corrente I3
R1=R3=1Ω
R2=R4=2Ω
E1=6V
E2=3V
I3=?
[ I3=2,5A ]
Esercizio 4
Utilizzando il principio di sovrapposizione degli effetti, determinare il valore della caduta di tensione ai capi di R0
E1=20V
E2=3,2V
R1=12KΩ
R0=2,88KΩ
R2=18KΩ
R3=20KΩ
VBO=?
[Risp.:VBO=2,88 V ]
