Col tasto in posizione 1 si crea un corto circuito che esclude le resistenze R2 ed R3.
Si deduce: R = R1 = 1 Ω
Si deduce: R = R1 = 1 Ω
Col tasto in posizione 2 la situazione è quella di figura; si ha:
![\[ R = R_1 + \frac{R_2 \cdot R_3}{R_2 + R_3} = 1 + \frac{2 \cdot 3}{5} = 1 + \frac{6}{5} = \frac{11}{5} = 2{,}2\,\Omega \]](https://www.megistone.it/wp-content/ql-cache/quicklatex.com-698fa9158705bfb538ccb72370600bb0_l3.png "Rendered by QuickLaTeX.com")

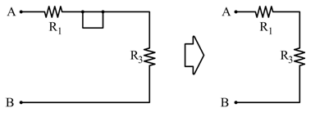

Col tasto chiuso in posizione 3 la situazione è quella illustrata; non bisogna lasciarsi ingannare dal cortocircuito che in realtà non cortocircuita nulla. Lo schema risultante è:
![\[ R = R_1 + R_3 = 1 + 3 = 4\,\Omega \]](https://www.megistone.it/wp-content/ql-cache/quicklatex.com-f89a164f93fbfbf4dd6423e67ce7f92f_l3.png "Rendered by QuickLaTeX.com")
