Esercizio n. 5

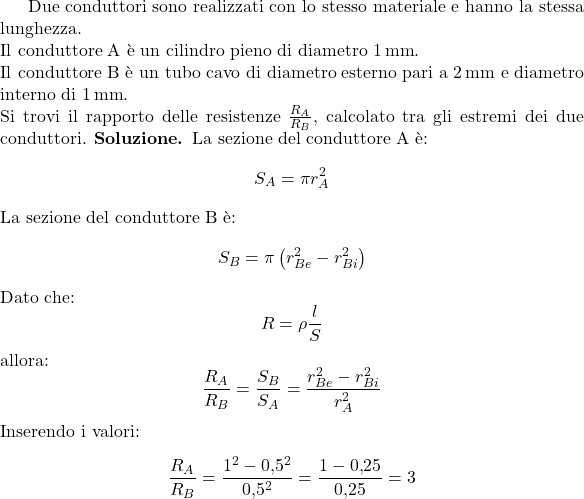

$Due conduttori sono realizzati con lo stesso materiale e hanno la stessa lunghezza. \\ Il conduttore A è un cilindro pieno di diametro $1\,\text{mm}$. \\ Il conduttore B è un tubo cavo di diametro esterno pari a $2\,\text{mm}$ e diametro interno di $1\,\text{mm}$. \\ Si trovi il rapporto delle resistenze $ \frac{R_A}{R_B} $, calcolato tra gli estremi dei due conduttori. \textbf{Soluzione.} La sezione del conduttore A è: \[ S_A = \pi r_A^2 \] La sezione del conduttore B è: \[ S_B = \pi \left( r_{Be}^2 - r_{Bi}^2 \right) \] Dato che: \[ R = \rho \frac{l}{S} \] allora: \[ \frac{R_A}{R_B} = \frac{S_B}{S_A} = \frac{r_{Be}^2 - r_{Bi}^2}{r_A^2} \] Inserendo i valori: \[ \frac{R_A}{R_B} = \frac{1^2 - 0{,}5^2}{0{,}5^2} = \frac{1 - 0{,}25}{0{,}25} = 3 \]$
