Generatori elettrici : esercizi risolti

Esercizio 1

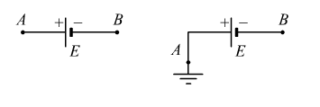

La f.e.m. di un generatore vale E=80V, si calcolino i potenziali dei morsetti A e B nel caso in cui i due poli siano isolati e quando il polo B sia collegato a terra .

[indeterminato | V_A=80V V_B=0V ]

Esercizio 2

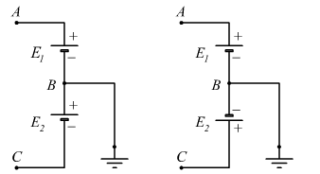

Due generatori E₁=8V ed E₂=6V vengono collegati in due modi, come indicato in figura.

Calcolare il valore di tensione della tensione V_AC e le tensioni dei poli A e C ripetto alla massa, sia per il primo che per il secondo collegamento .
[V_AC=14V | V_AC=2V ]

Esercizio 3

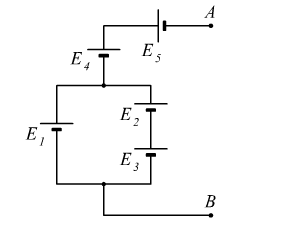

I generatori E₁=3V E₂=E₃=E₄=1,5V ed E₅=6V sono collegati secondo il seguente schema :

Calcola la V_AB.

[V_AB= – 1,5 V]

Esercizio 4

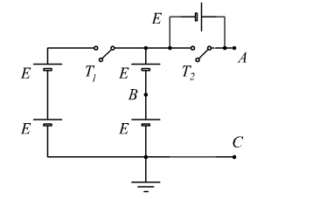

Cinque generatori uguali di valore E=1,5V vengono collegati secondo il seguente schema. Calcola il valore dei potenziali dei punti A C e B:

1] con T₁ e T₂ chiusi
2] con T₁ e T₂ aperti

[ V_A=3V V_B=1,5 V V_C=0V    |    V_A=4,5 V V_B=1,5 V V_C= 0 V ]

Esercizio 5

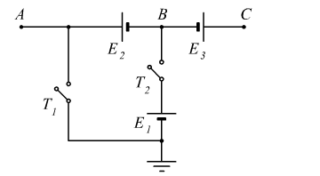

I generatori E₁=3V E₂=6V E₃=4,5V sono collegati secondo lo schema :

Calcola i potenziali dei punti A, B e C nelle seguenti condizioni:
1] T₁ chiuso e T₂ aperto
2] T₁ aperto e T₂ chiuso
[  V_A=0 V V_B= – 6 V V_C= – 1,5 V   |   V_A=9 V V_B= 3 V V_C= 7,5 V    ]

Esercizio 6

Un generatore di tensione costante E=60 V ha il morsetto A positivo rispetto al morsetto B.
Calcola i potenziali V_A e V_B nel caso in cui i due poli siano isolati rispetto a massa e poi quando il polo A sia collegato a massa

[  indeterminato   |     V_A=0V V_B= – 60V ]

Esercizio 7

Due generatori di tensione E₁=14V ed E₂=8V vengono collegati in serie .
Calcola i potenziali dei punti A e B.
Si ripeta il calcolo per i punti A e C quando la massa viene spostata nel punto B.

[V_A=22 V V_B= 8 V V_C= 0 V |  V_A=14 V V_B= 0 V V_C= – 8 V ]

Esercizio 8

Tre generatori E₁=12V E₂=14V E₃=6V sono collegati in serie come indicato in nel disegno. Calcolare i potenziali dei nodi A B C e D rispetto alla massa.

[  V_A=12 V V_B= 0 V V_C= – 14 V V_D= – 20V   ]

Esercizio 9

Nel circuito di figura è illustrato un collegamento fra cinque generatori: E₁=3V E₂= E₃=4,5V E₄=9V E₅=6V . Si vuole calcolare la tensione V_AB fra i nodi A e B.
Supponendo poi di porre a massa il nodo C, calcola i potenziali dei nodi A e B e verifica che la V_AB è rimasta invariata.

[V_A=3 V V_B= – 3 V V_AB= 6 V ]

Esercizio 10

Nel circuito illustrato si ha E₁=25V E₂=40V E₃=16 V E₄=11 V. Calcola i potenziali nei punti A B C.

[ V_A=31 V V_B= 67 V V_C= 56 V ]
